一、系統概述：

SG-FL1000DX內窺旋轉拐角型爐膛火焰高溫工業電視是通過攝像部分獨特的可旋轉性，可以單套設備獨立完成對高溫爐窯內的全方位觀測?，F(xiàn)場采用微電機渦輪恒速傳動方式帶動攝象機及鏡頭進行穩定勻速的旋轉來實現爐窯全方位的觀測。

  我司獨創特有的渦輪恒速旋轉技術加之就地或遠程鍵控點動角度控制的操作都體現出產品設計獨特性，探頭旋轉平穩，畫面不抖動。在設計上打破了以前拐角式SG-FL1000D爐膛火焰高溫工業電視只能固定在一個固定位置進行實時監控的理念，采用就地或遠程鍵控點動控制方式對退出裝置上的攝象機及鏡頭部分的旋轉電機進行相應的角度旋轉控制，完成對爐窯的全方位觀察。

  SG-FL1000DX內窺旋轉拐角型爐膛火焰高溫工業電視主要運用于需要對爐內爐壁邊緣氣流及爐內四周的堆積物進行全方位細節實時觀察的高溫爐窯上。可廣泛用于電廠煤粉爐、沸騰爐、蒸汽鍋爐、生物質燃燒爐等工業高溫爐上，對燃油，燃煤，燃氣爐該設備可將攝像鏡頭直接伸入爐內在爐內旋轉實施全方位觀測，在集控室連續實時地監視爐內火焰及全方位的工作狀態，可清晰地觀察到整個爐膛內的工作情況使高溫爐的安全性、可靠性工作得以進一步的提高。

二、主要技術特點如下：

·          適用于電廠煤粉爐、沸騰爐，蒸汽鍋爐，生物質燃燒爐等。

·          螺旋風幕設計,鏡頭不積灰，不結焦。

·          300萬自動對焦高清網絡攝像機。

·          拐角型藍寶石高清耐高溫超長變焦鏡頭，拐角角度45°、60°、72°可選。

·          超溫、欠壓、停電等自動退出保護裝置, 退出故障指示。

·          整體特種耐高溫不銹鋼材料，耐腐耐。

·          電機自鎖鏈式傳動機構。

·           高溫探頭前端轉動時，后端防護罩、線管、電纜不轉動。

·          PBC程序化控制。

·          就地/遠程鍵控點動角度控制（限位保護）。

·          就地/遠程鍵控探頭進退控制（限位保護）。

三、使用環境條件：

  爐內溫度：≤2000℃

    自動退出裝置：≤90℃

    控制系統：≤70℃

    壓縮空氣：（最好采用儀表氣）

    入口壓力：0.25～1.0Mpa

    流量：≥0.3M£/min

    入口溫度：≤35℃

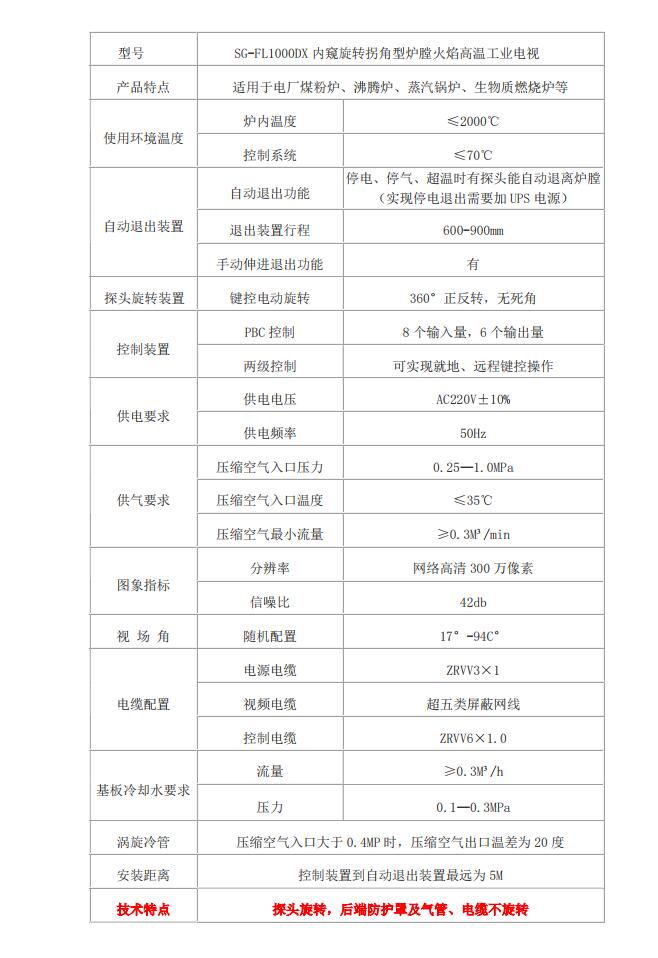

四、性能指標：

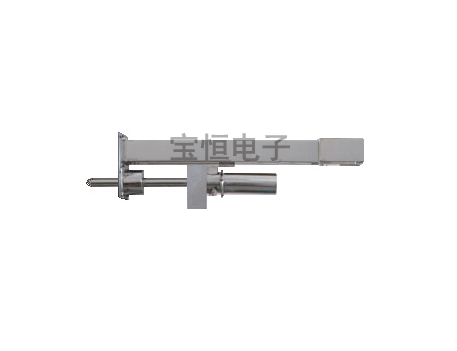

五、設備外觀圖：
