背景技術：

干熄焦?fàn)t是干熄焦技術的關鍵和主要設備。干熄焦?fàn)t內襯安裝在封閉的圓形截面的豎式鋼筒內，總高約20多米。爐體自上而下可分為預存室、環形氣道、斜風道和冷卻室。生產過程中爐體處于高溫狀態，干熄焦?fàn)t各部位溫度在300-1050℃之間，內襯的損壞程度在生產過程中很難確定。干熄焦?fàn)t在運行過程中受各種因素的影響，爐內耐火材料破損頻繁，嚴重影響干熄焦正常生產。

本方案設計的爐內耐火材料在線檢測、監控的方法可以在干熄焦?fàn)t正常生產狀態下的及時、有效的檢測爐內工況，避免延誤最佳干熄焦?fàn)t內襯修復時機，甚至造成停產的重大經濟損失。

本方案的在線檢測設備設計中采用純風冷的冷卻方式，不需要冷卻水（避免冷卻水在使用中漏水，造成檢測設備損壞或生產安全事故）。

檢測設備采用分段式連接，可以通過不同分段連接方式得到相應的探頭伸入爐內深度，檢測干熄爐斜道區牛腿、圈梁、環形風道內外圓筒及預存區等。還可以僅更換前端探頭的鏡頭角度，檢測冷卻區耐火材料的損壞情況。

檢測設備前端裝有耐高溫照明系統，在爐內光線比較暗的情況下，開啟輔助照明系統，使攝像頭成像更清晰，更易發現爐內耐材早期小的損壞情況。

檢測部位：

    干熄爐斜道區牛腿、圈梁、環形風道內外圓筒及預存區、冷卻區等。

技術參數：

配置清單：

1、       高溫探頭、雙層風冷防護套

2、       溫度顯示及超溫聲光報警顯示儀

3、       視頻圖像記錄儀（現場顯示、錄像、回放）

4、       配套耐高溫風冷軟管（含自動收管器）

5、       配套耐高溫復合電纜（含自動收線器）

6、       防火封門

7、       旋轉專用裝置

8、       輔助照明裝置

9、       常用備件/配件

檢測方法和安裝方式：請咨詢廠家?。ǔＶ輰毢汶娮佑邢薰?519-85137923）

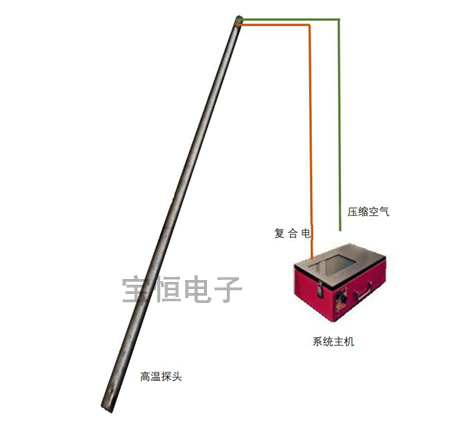

產品圖片:
