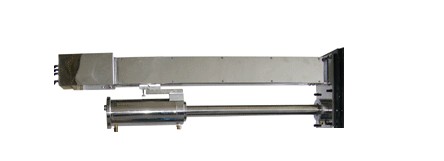

1．概述
SG系列拐角內窺式爐膛火焰電視監控設備主要適用于電廠燃燒爐、垃圾燃燒爐、鋼廠動力爐，對燃油，燃煤，燃?xì)鉅t該設備可將攝像鏡頭直接伸入爐內，在集控室連續實時地監視爐內火焰的工作狀態，可清晰地觀察到爐膛四角位置分布的4 個燃燒噴火嘴及每個噴頭嘴噴火形狀，對于爐內油嘴霧化不良，漏油造成噴火不暢，火焰變小以及火嘴配風不好引起火焰過長而出現舔管現象，爐內爐管變形，燒結 而爆管的事故都能實時監視并及時處理防止?fàn)t內事故發生，確保了鍋爐爐膛經濟運行的可靠性，還便于實現集中調度及生產過程的自動化。系統采用PLC可編程控 制，具有停電、停氣、超溫自動退出保護功能。
2．主要性能及指標
使用范圍：該設備可伸進爐內，觀察各種爐內工件運行，物料熔融，燃燒火焰情況等?？蓮V泛應用于冶金、電力、玻璃、建材等行業。
使用條件：爐內溫度≤2000℃
環境溫度：自動退出裝置≤90℃，控制系統≤70℃
供氣：壓縮空氣，入口管徑G1/2" 管路管徑G1"
技術參數：供電220V 50Hz
消耗功率<120W
供氣要求，壓力0.4-0.7Mpa
流量0.3>0.4M3/Min
入口溫度≤35℃
鏡頭：蘭寶石針孔拐角鏡頭,角度：45°，72°，90°可選。
圖像指標：分辨率≥400線
信噪比≥42db
視角（對角線）81°
攝像靶面1/3"。
自動退出功能：停電、停氣、超溫時探頭能自動退離爐膛（實現停電退出需加UPS電源）
爐墻開孔：φ120mm
外形尺寸：自動退出裝置1320（長）×225（寬）×380（高）mm
控制系統530（長）×300（寬）×1290（高）mm
重量：自動退出裝置約40kg 爐壁套約40kg
布線要求：控制系統的自動退出裝置之間安裝距離≤10M
操作器和控制系統之間AVPV6×0 .5mm
視頻電纜SYV75-5-2
供電配線AVV3×1
