1.概述：

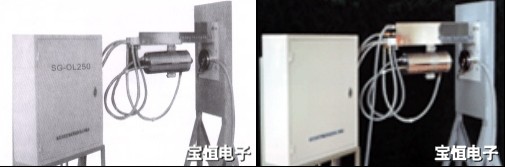

SG-OL系列半自動高溫工業電視設備是運用于高溫環境的特種閉路電視設備，采用壓縮空氣或循環水冷卻的方式。探頭前端采用針孔探頭，通過壓縮空氣直接致 冷，并在爐墻內孔形成風簾；夾層通壓縮空氣或循環水冷卻；內層通過壓縮空氣對攝像機及鏡頭進行強制風冷，同時在針孔前端噴出形成風簾。設備將攝像機鏡頭貼 于爐壁上，通過爐墻開孔，直接觀察爐內工件運行、物料熔化和火焰形狀等狀況，可廣泛應用于冶金、電力、建材、輕工、化工、機械等行業的加熱爐、蒸汽鍋爐、 玻璃熔融槽、燒結爐等工業高溫設備上。既保證生產安全，提高產品質量，又改善工作環境，降低勞動強度，還便于實現集中調試及生產過程的自動化。
2.主要性能及指標：
2.1電器性能指標：
掃描方式：PAL制625行50場 2∶1隔行
視頻輸出：1Vp-p 負極性 75Ω
信噪比：≥45dB
亮度鑒別等級：≥8級
彩色CCD水平解析力：480線
系統水平清晰度：≥480線
高溫鏡頭長度：99mm
視角：17°～94°（對角線）
傳動機構：雙導軌
控制方式：手動
功耗：20W

2.2使用環境條件：
爐內溫度：≤1800℃
適用爐壁厚度：≥300～450mm
手動退出裝置：≤90℃
冷卻方式：風冷/水冷
壓縮空氣：（最好采用儀表氣）
入口壓力：0.25～0.7Mpa
入口流量：≥0.3M￡/min
入口溫度：≤35℃
循環水：（最好采用生活用水）
進水壓力：0.1～0.4Mpa
進水流量：≥0.3M￡/min
進水溫度：≤35℃
