高溫在線式熱像儀
產品特點及優勢
- 采用進口384×288/640×480非制冷焦平面探測器，輸出優質紅外圖像。
- 采用低功耗無TEC無Heater操作，開機更迅速，測溫更準確。
- 采用100M以太網輸出50Hz溫度數據，可在局域網內使用，組網方便、靈活、經濟。
- 兼容?？低?、大華等常見NVR，可通過NVR播放視頻、控制云臺和對焦。
- 提供純溫度碼流、純視頻碼流、混合碼流三種模式，適應不同用途和網絡條件。
- 可錄制溫度數據流并回放，完美重現歷史場景，可輸出超分辨率圖像。
- 用戶可換鏡頭獲得不同測溫范圍或視場角，并準確測溫。
- 支持WEB端訪問
- 支持報警功能
高溫在線式熱像儀功能和性能參數
| 探測器 | ||
| 探測器類型 | 非制冷焦平面 | |
| 波長范圍 | 7.5~14μm | |
| 像素?cái)?shù) | 384×288 | 640×480 |
| 像素尺寸 | 17μm | 12μm |
| 幀率 | 50Hz | |
| 測溫性能和圖像性能 | ||
| 測溫范圍 | 0-1600℃ | |
| 測溫精度 | ±2℃（±2%） | |
| 熱靈敏度(NETD) | ≤50mk@30℃ | ≤65mk@30℃ |
| 視場角 | 4.5mm，92o×68o | |
| 3.0mm，102.6o×72.8o | ||
| 還有其他焦距鏡頭可選 | ||
| 角分辨率 | 3.9mrad | 2.6 mrad |
| 調焦方式 | 電動/手動，電動鏡頭支持自動對焦，實時顯示圖像銳度以輔助人工對焦 | |
| 清晰成像范圍 | 0.3m~∞，部分型號鏡頭近端距離略大 | |
| 發射率黑背景溫度校正 | 根據輸入發射率和背景溫度自動校正，發射率0.01~1可調 | |
| 濾光片或窗口透過率校正 | 根據輸入透過率自動校正 | |
| 大氣透過率校正 | 根據氣象參數自動計算大氣透過率并校正溫度 | |
| 鼠標測溫 | 實時顯示光標點溫度 | |
| 測溫模式 | 支持全局高低溫追蹤、全局平均溫度、點、線、矩形、圓、橢圓、多邊形等多種測溫模式，最多可添加100個測溫對象。所有測溫對象可獨立設報警閾值范圍、采樣周期、繪制歷史溫度曲線圖 | |
| 高低溫報警 | 控制端聲光報警，并記錄日志，觸發報警時可自動存儲溫度數據和圖像快照。相機端報警輸出電平指示 | |
| 輔助溫度分析 | 相對溫度分析、溫度直方圖分析，歷史溫度曲線圖，線上溫度曲線圖 | |
| 圖像凍結 | 支持 | |
| 顯示增強 | 自動拉伸，帶DDE，圖像亮度對比度可調，支持手動平臺拉伸 | |
| 調色板 | 白熱、黑熱、鐵紅、彩虹等10種 | |
| 電子倍焦 | 2X、4X、全屏顯示 | |
| 數據存儲 | ||
| 報告生成 | Word格式，帶內容選擇向?qū)?/td> | |
| 測溫對象 | 測溫對象配置可存儲到文件，可從文件讀取。每個對象的代表性溫度（例如最高溫度）數據可保存到文件 | |
| 溫度數據保存 | 自定義MGT格式可用離線分析軟件處理，CSV格式可用EXCEL查看 | |
| 溫度數據流保存 | 自定義MGS格式，可限制最大尺寸 | |
| 溫度數據流回放 | 回放帶時間戳，可調節播放速度、凍結、循環播放，播放時可進行圖像處理，可輸出超分辨率圖像 | |
| 紅外圖像保存 | BMP或JPG格式，可選帶標記信息或不帶標記信息 | |
| 視頻保存 | MPEG壓縮，可選是否帶用戶標記信息，可限制最大尺寸 | |
| 運行日志 | 自動記錄，自動保存 | |
| 網絡連接 | ||
| 數據接口 | 100M以太網，支持RTP、RTCP、RTSP、ONVIF、FTP、TCP、UDP、IP、DHCP、ARP、ICMP等協議 | |
| IP分配 | 動態IP和靜態IP，控制端集成DHCP Server | |
| 組網方式 | 熱像儀和電腦直連；通過局域網連接；熱像儀在局域網內組播或廣播等 | |
| 心跳機制 | 支持 | |
| 環境參數 | ||
| 工作溫度 | -30~60℃ | |
| 儲存溫度 | -40~80℃ | |
| 濕度 | ≤85%（非冷凝） | |
| 外殼防護等級 | IP54 | |
| 沖擊 | 25G，IEC68-2-29 | |
| 振動 | 2G，IEC68-2-6 | |
| 電磁兼容 | 符合CE/FCC標準 | |
| 電氣接口 | ||
| 溫度數據 | 100M太網， RJ45接口 | |
| 模擬視頻 | PAL，帶測溫區域顯示 | |
| 串口 | RS485，可控制云臺 | |
| I/O | 輸入FFC觸發、抓圖觸發、檢測觸發等，輸出報警指示 | |
| 電源 | DC 12V，選配POE模塊 | |
| 功耗 | 2.2 W | |

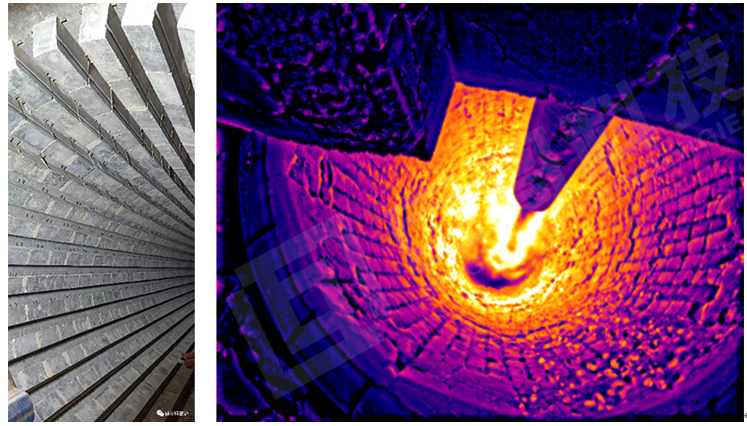

高溫在線式熱像儀應用領域：
煉焦、燒結、高爐爐頂、鋼包
轉爐、電爐、礦熱爐、連鑄制坯
加熱爐內、焚燒爐內、回轉窯窯頭
轉爐、電爐、礦熱爐、連鑄制坯
加熱爐內、焚燒爐內、回轉窯窯頭

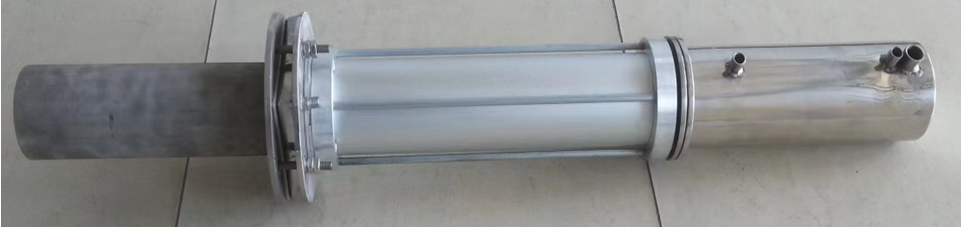

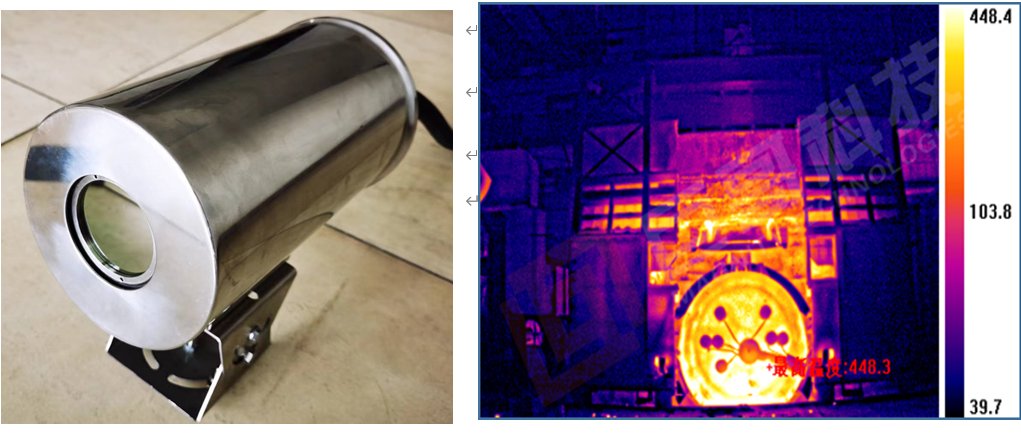

高溫在線式熱像儀產品外形：
